Quand une porte-fenêtre laisse passer un filet d’air froid au niveau du sol, le problème ne vient pas toujours du vitrage ni du joint. Il se situe souvent plus bas, dans le surbot béton qui sert d’assise à la menuiserie. Ce bloc de béton, coulé en périphérie de la dalle, crée une continuité de matière entre l’intérieur et l’extérieur. Résultat : la chaleur file par le bas du mur, et le confort thermique chute à quelques centimètres du sol.
Surbot béton et pont thermique : le mécanisme concret au pied de la porte-fenêtre
Le surbot béton est une rehausse coulée sur la dalle, au droit de la baie. Il permet de caler la menuiserie à la bonne hauteur et d’assurer l’étanchéité à l’eau entre le seuil et le plancher intérieur. Le problème, c’est que le béton conduit bien la chaleur.
Quand l’isolant du plancher bas s’arrête au bord de la dalle et que le surbot relie directement le dallage intérieur au seuil extérieur, le béton forme un chemin direct pour la chaleur. C’est exactement ce qu’on appelle un pont thermique linéique : une zone où l’enveloppe isolante est interrompue.
Vous avez déjà remarqué une bande de sol anormalement froide devant une baie vitrée ? C’est souvent le surbot qui en est la cause. En hiver, cette zone froide peut aussi provoquer de la condensation, puis de l’humidité, voire des moisissures au pied du dormant.
RE2020 et ratio de ponts thermiques : pourquoi le surbot béton devient un point de vigilance réglementaire
Avec la RE2020, le traitement des ponts thermiques ne relève plus seulement du bon sens. La réglementation impose désormais un ratio global (appelé ratio ψ) qui limite la part des ponts thermiques dans le bilan énergétique du bâtiment. Ce ratio remplace le seuil qui existait sous la RT2012.
Concrètement, chaque liaison mal traitée (mur/plancher, mur/menuiserie, seuil de baie) dégrade ce ratio. Un surbot béton non isolé peut faire basculer un projet au-dessus du seuil réglementaire, même si le reste de l’enveloppe est performant.
Par ailleurs, la RE2020 vise une résistance thermique minimale élevée pour les planchers bas sur terre-plein. Cette performance n’est considérée conforme que si un rupteur de pont thermique est prévu en périphérie du dallage, à la jonction entre la dalle et le mur. Le surbot béton se trouve précisément à cet endroit critique.
Solutions d’isolation du surbot béton pour porte-fenêtre
Plusieurs techniques permettent de couper le pont thermique au niveau du surbot. Le choix dépend du type d’isolation (intérieure ou extérieure), de la configuration du plancher et du niveau de performance visé.

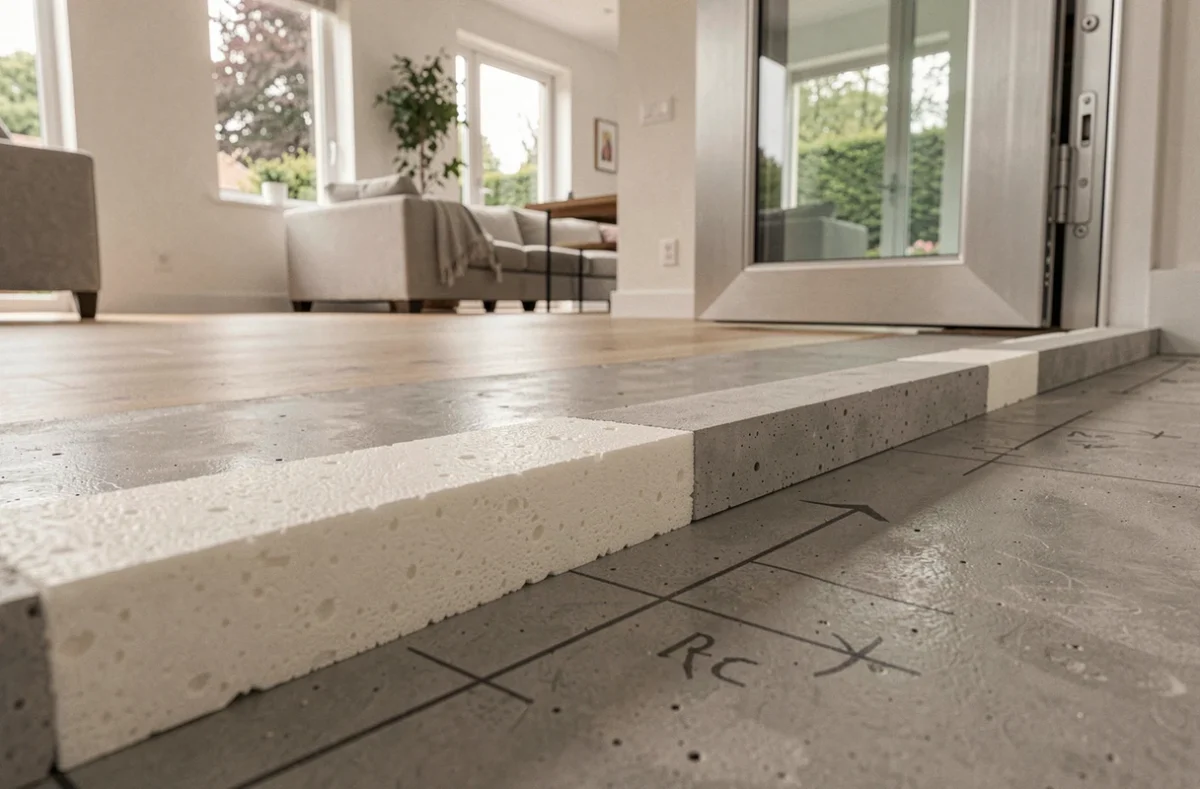

Rupteur thermique intégré au surbot
La solution la plus efficace consiste à interposer un rupteur thermique entre la dalle et le surbot. Ce rupteur, en matériau isolant rigide, coupe la continuité du béton. Il se pose avant le coulage du surbot et assure la jonction entre l’isolant du plancher bas et celui du mur.
Cette technique est courante en construction neuve. Elle demande une anticipation dès la phase de conception, car le rupteur doit être dimensionné pour supporter les charges de la menuiserie et du seuil.
Isolation périphérique continue sous la dalle
Quand l’isolant du plancher bas est placé en sous-face de la dalle (cas fréquent avec un dallage sur terre-plein), il faut prolonger cet isolant verticalement en périphérie jusqu’au niveau du surbot. Sans ce retour vertical, la chaleur contourne l’isolant horizontal par le bord de la dalle.
Le matériau utilisé pour ce retour est généralement un panneau de mousse rigide résistant à la compression et à l’humidité. L’isolant doit remonter sans interruption du dessous de dalle jusqu’au seuil de la menuiserie.

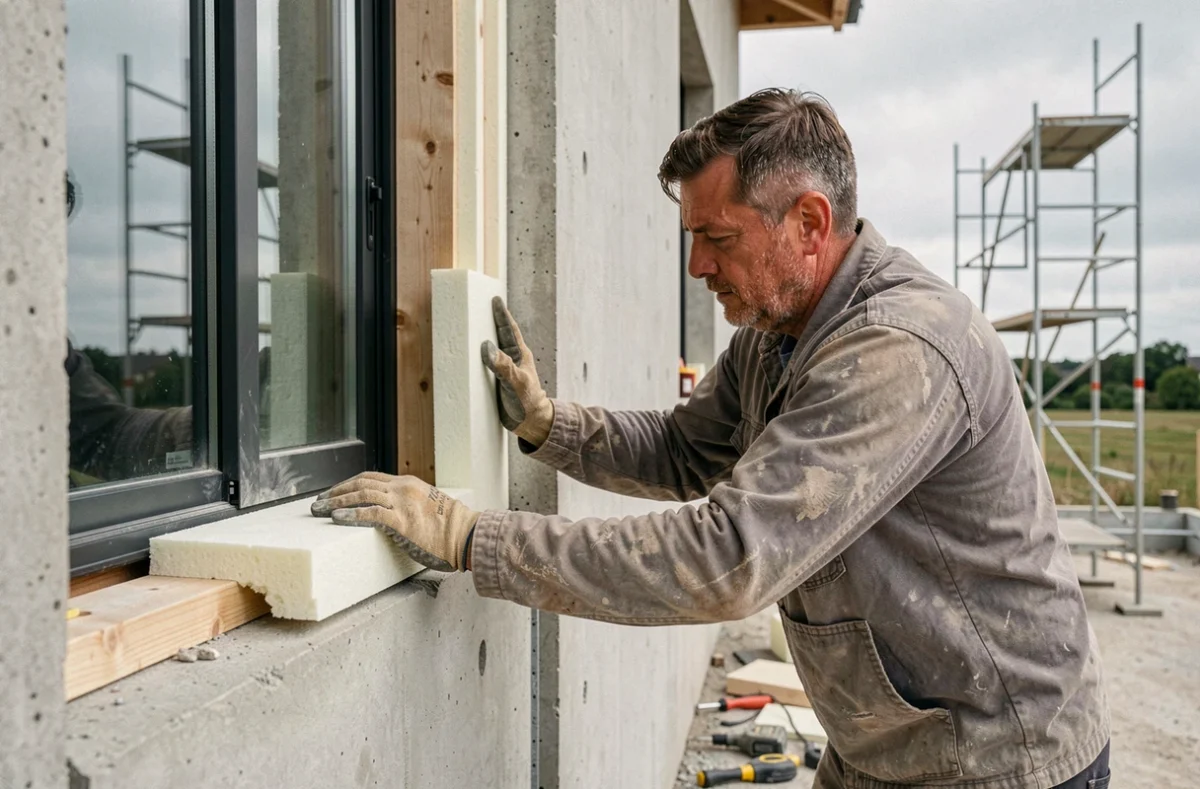

Cas de l’isolation par l’extérieur (ITE)
En isolation thermique par l’extérieur, l’isolant descend le long du mur et peut recouvrir le surbot côté extérieur. Cette configuration limite le pont thermique, à condition que l’isolant ne s’arrête pas au-dessus du seuil. Il doit descendre au minimum jusqu’à la base du surbot, voire jusqu’au niveau du terrain.
Étanchéité à l’eau et à l’air au niveau du seuil : deux exigences complémentaires
Traiter le pont thermique du surbot ne dispense pas de soigner l’étanchéité. Au contraire, les deux sujets sont liés. Un seuil de porte-fenêtre est exposé aux ruissellements, aux remontées capillaires et aux infiltrations d’air.
Voici les points à vérifier pour une mise en oeuvre fiable :
- Le joint entre le dormant de la menuiserie et le surbot doit être continu, sans interruption. Un mastic adapté ou une bande d’étanchéité pré-comprimée assure cette fonction.
- Le rejingot (petite rehausse côté extérieur du seuil) doit être suffisamment haut pour empêcher l’eau de pluie battante de passer sous le dormant.
- L’étanchéité à l’air côté intérieur se traite par une membrane ou un joint souple raccordé au frein-vapeur du mur, surtout en ossature bois ou en maison passive.
- Le drainage au pied du surbot, côté extérieur, évite les stagnations d’eau qui pourraient dégrader l’isolant périphérique.
Une fuite d’air au seuil annule une partie du gain obtenu par le rupteur thermique. Les deux traitements doivent être pensés ensemble, dès le plan de pose des menuiseries.
Erreurs fréquentes sur le surbot béton en construction et rénovation
Certaines erreurs reviennent régulièrement sur les chantiers, même chez des professionnels expérimentés.
- Couler le surbot directement sur la dalle sans rupteur, en pensant que l’isolant du plancher bas suffit. La chaleur passe alors par le béton en périphérie.
- Arrêter l’isolant extérieur au-dessus du seuil, en laissant le surbot nu côté extérieur. Le pont thermique reste actif sur toute la largeur de la baie.
- Négliger le raccord entre l’isolant du plancher et celui du mur au droit du surbot. Même un espace de quelques centimètres suffit à créer une fuite thermique significative.
Le surbot béton est un point de jonction entre trois éléments : le plancher, le mur et la menuiserie. Chaque raccord doit être traité sans interruption de l’isolation.
En construction neuve, le coût d’un rupteur thermique au niveau du surbot reste modeste par rapport au gain sur le bilan énergétique global. En rénovation, l’ajout d’une isolation périphérique extérieure au pied de la baie est souvent la solution la plus réaliste quand le surbot est déjà coulé. Dans les deux cas, c’est un détail de mise en oeuvre qui pèse bien plus lourd que sa taille ne le laisse supposer.
