Avant de signer un devis pour une pompe à chaleur, le schéma d’installation proposé par l’installateur constitue le document le plus révélateur de la qualité de la prestation à venir. Ce schéma de pompe à chaleur décrit le parcours du fluide frigorigène, le raccordement hydraulique, le positionnement des composants et la logique de régulation. Lire ce document avec un minimum de repères techniques permet de détecter un dimensionnement approximatif, un choix d’implantation contestable ou une omission sur le circuit hydraulique.
Étude de déperditions et dimensionnement : ce que le schéma doit prouver
La plupart des concurrents détaillent le cycle thermodynamique (évaporateur, compresseur, condenseur, détendeur). Ce fonctionnement théorique est utile, mais il ne dit rien sur l’adéquation entre la PAC et votre logement.
Le point de départ d’un schéma fiable, c’est l’étude des déperditions thermiques. Le dimensionnement doit reposer sur les déperditions réelles du bâtiment, pas sur la surface habitable seule ni sur la puissance de l’ancienne chaudière. Un installateur qui remplace une chaudière gaz de 28 kW par une PAC de 28 kW sans recalculer les besoins commet une erreur fréquente.
Conséquences d’un surdimensionnement visible sur le schéma
Un compresseur trop puissant par rapport aux émetteurs provoque des cycles courts : la PAC atteint la consigne rapidement, s’arrête, puis redémarre quelques minutes après. Ce phénomène dégrade le rendement saisonnier et accélère l’usure mécanique du compresseur.
Sur le schéma, un surdimensionnement se traduit souvent par l’absence de ballon tampon ou par un volume tampon insuffisant. Un ballon tampon correctement dimensionné absorbe les excédents de puissance et réduit la fréquence des cycles courts. Vérifiez que le schéma mentionne ce composant et sa capacité.
Température de départ et choix des émetteurs : le tableau à demander
La température d’eau de chauffage conditionne directement le rendement de la PAC. Le guide pratique de l’ADEME (édition 2024) rappelle qu’une PAC air-eau fonctionne plus efficacement avec des émetteurs basse température. Conserver des radiateurs fonte exigeant une eau très chaude réduit les performances et augmente le recours à l’appoint électrique.
Le devis devrait indiquer la température de départ retenue et les conditions de calcul. Le tableau ci-dessous résume les écarts de performance selon le type d’émetteur.
| Type d’émetteur | Température de départ typique | Impact sur le COP | Appoint électrique |
|---|---|---|---|
| Plancher chauffant | 30-35 °C | COP le plus élevé (entre 3 et 5) | Rarement sollicité |
| Radiateurs basse température | 40-45 °C | COP correct | Ponctuel par grand froid |
| Radiateurs haute température (fonte ancienne) | 60-70 °C | COP sensiblement réduit | Fréquent en hiver |
Le COP (coefficient de performance) indique combien de kWh de chaleur la PAC produit pour 1 kWh d’électricité consommé. Selon les données du contexte, ce ratio se situe entre 3 et 5 kWh de chaleur pour 1 kWh d’électricité dans des conditions favorables.
Ce que le schéma hydraulique doit préciser
- La température de départ retenue pour le calcul, avec la température extérieure de base correspondante (variable selon la zone climatique)
- Le type de raccordement des émetteurs existants ou prévus (en série, en parallèle, avec ou sans vanne thermostatique)
- La présence et le volume du ballon tampon, ainsi que la position de la sonde de température qui pilote la régulation
- Le raccordement de la production d’eau chaude sanitaire si la PAC assure aussi cette fonction

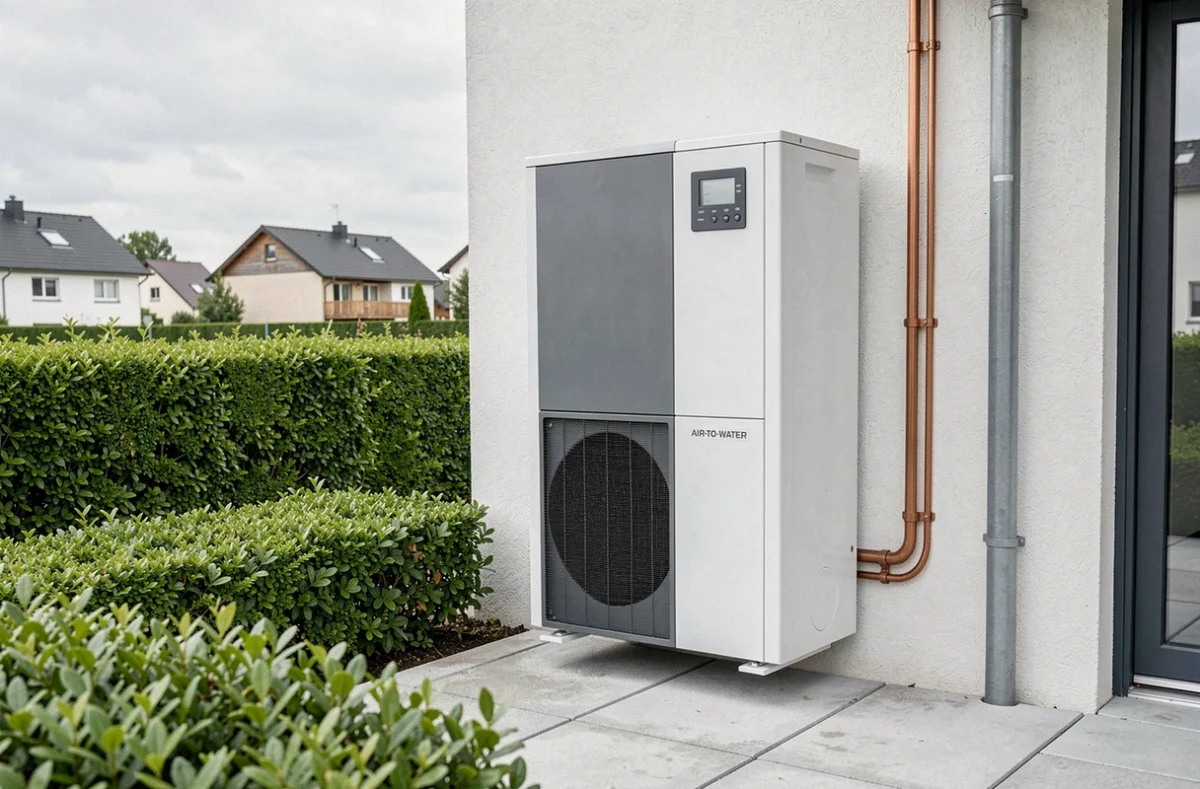

Implantation de l’unité extérieure : contraintes acoustiques et réglementaires
Un schéma techniquement correct sur le plan hydraulique peut rester problématique si l’emplacement de l’unité extérieure génère des nuisances sonores. Ce point est régulièrement source de litiges entre voisins.
La distance avec les fenêtres et les propriétés voisines doit figurer sur le plan d’implantation. Le fonctionnement nocturne amplifie la perception du bruit, surtout en zone pavillonnaire. L’installateur doit tenir compte de la transmission des vibrations au mur porteur si l’unité est fixée en façade.
Points à vérifier sur le schéma d’implantation
Le choix de la façade n’est pas anodin. Une unité extérieure exposée aux vents dominants perd en efficacité par temps froid. À l’inverse, un emplacement trop confiné limite le débit d’air et provoque un recyclage de l’air froid rejeté, ce qui fait chuter le rendement.
Le schéma doit aussi montrer l’évacuation des condensats. En hiver, le dégivrage automatique de l’évaporateur produit une quantité d’eau non négligeable. Sans évacuation prévue, cette eau gèle au sol et peut créer un risque de glissade ou endommager un revêtement.
Compétence réglementée sur le circuit frigorifique : un critère de choix d’installateur
Les schémas grand public détaillent rarement le circuit frigorifique au-delà des quatre composants classiques. Le fluide frigorigène qui circule dans ce circuit est pourtant soumis à une réglementation stricte.
Seul un installateur titulaire d’une attestation de capacité pour la manipulation de fluides frigorigènes peut intervenir sur ce circuit. Cette compétence est réglementée et vérifiable. Demander ce document avant de signer un devis filtre immédiatement les entreprises non qualifiées.
Le type de fluide frigorigène utilisé (mentionné sur le schéma ou la fiche technique) a aussi un impact environnemental. Certains fluides à fort potentiel de réchauffement global sont progressivement retirés du marché. Un installateur sérieux proposera un équipement compatible avec les fluides de nouvelle génération.
Fourchettes de prix et délais : ce que le schéma ne dit pas mais que le devis doit inclure
Le schéma technique et le devis sont deux documents complémentaires. Le schéma montre comment le système fonctionne et où chaque composant se place. Le devis chiffre l’ensemble.
Postes de coût à isoler dans un devis de PAC air-eau
- Le matériel (unité extérieure, unité intérieure, ballon tampon, ballon d’eau chaude sanitaire éventuel) : c’est le poste principal, variable selon la puissance retenue
- La main-d’oeuvre d’installation, incluant le raccordement hydraulique, le raccordement électrique et la mise en service du circuit frigorifique
- Les accessoires hydrauliques (vanne trois voies, circulateur, vase d’expansion, disconnecteur) parfois facturés en supplément
- L’étude de dimensionnement préalable, parfois offerte, parfois facturée séparément
Les délais d’installation varient selon la complexité du chantier. Un remplacement de chaudière par une PAC air-eau sur un réseau de radiateurs existant prend généralement quelques jours. Une installation neuve avec plancher chauffant demande davantage de temps, car le circuit de distribution est créé de zéro.
Pièges fréquents à repérer avant de signer
Un devis sans schéma hydraulique joint est un signal d’alerte. Sans ce document, vous ne pouvez pas vérifier la cohérence entre la puissance proposée, les émetteurs existants et la température de départ retenue.
Autre piège : un prix anormalement bas qui n’inclut pas le ballon tampon, le raccordement électrique dédié ou la mise en service réglementaire du circuit frigorifique. Le coût total réel apparaît alors après signature, sous forme d’avenants.
Aides financières et schéma de pompe à chaleur : le lien souvent ignoré
Les aides à la rénovation énergétique (MaPrimeRénov’ notamment) conditionnent leur versement au respect de critères techniques. Le dimensionnement et la qualification de l’installateur font partie des conditions d’éligibilité.
Un installateur certifié RGE (Reconnu Garant de l’Environnement) est obligatoire pour bénéficier de ces aides. Cette certification implique une formation spécifique et un audit régulier. Le schéma d’installation fait partie des pièces que l’installateur doit pouvoir produire en cas de contrôle.
Un schéma de pompe à chaleur bien construit n’est pas un document décoratif. C’est la preuve que l’installateur a étudié votre logement, calculé vos besoins et prévu chaque raccordement. Si le professionnel que vous consultez ne fournit pas ce document ou reste vague sur le dimensionnement, passez au suivant. Le formulaire ci-dessous vous permet de recevoir des devis détaillés de professionnels qualifiés dans votre secteur : remplissez-le pour être rappelé gratuitement.
